整机立式布局，占地面积小，从原料破碎到成品收粉自成完整产线，无需复杂配套基建，安装部署便捷。
配备高精度分级分析机，粉体通筛率可达99%，80–400目自由调节，粒径均匀稳定，满足各类粉体加工标准。
磨辊、磨环采用高耐磨合金材质，使用寿命长；集中电控设计，易损件拆装简单，大幅缩短停机检修时间。
整机负压循环风路，搭配脉冲除尘装置，粉尘收集率99%以上，车间无扬尘，运行噪音低，相比传统磨粉设备能耗降低15%–30%。
1.物料进料：待研磨物料经颚式破碎机破碎至 25mm 颗粒，由斗式提升机送入储料仓，再依靠振动给料机匀速送入主机研磨腔。

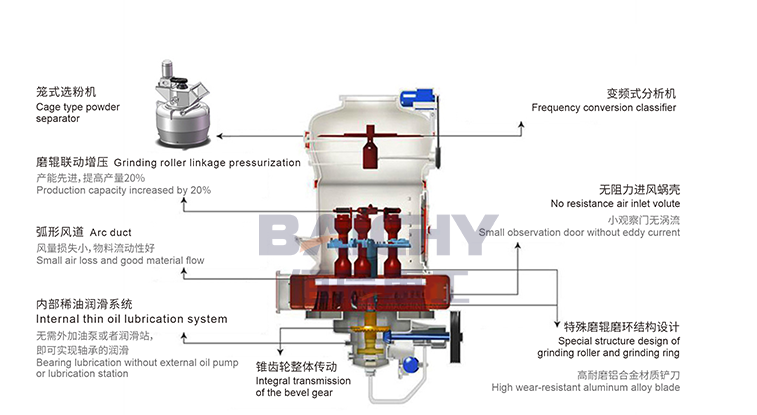

2.常规研磨作业：研磨腔内磨辊随主轴旋转产生离心力，自然贴紧磨环；同步运转的铲刀持续送料，物料在磨辊与磨环间隙间反复挤压、碾磨成粉末。
3.气流分级：研磨粉料在风机负压气流牵引下进入顶部分析叶轮，粒度达标的细粉穿过叶轮进入收集管路，粗重颗粒被叶轮拦截回落研磨腔重新研磨。
4.成品收集：合格细粉随气流进入旋风收集器完成气粉分离，底部卸料阀排出粉体成品；循环气流回流风机重复作业，多余废气通入脉冲除尘器净化后排放。
| 型号 | 磨辊数量(pcs) | 磨辊尺寸 (mm) |
磨环直径和高度 (mm) |
进料尺寸 (mm) |
成品粒度(mm) | 主机功率(Kw) | 外形尺寸(mm) | ||
|---|---|---|---|---|---|---|---|---|---|
| 0.125 | 0.075 | 0.044 | |||||||
| 产量(t/h) | |||||||||
| 3R2115 | 3 | 210×150 | Φ630×150 | ＜ 15 | 1.2-1.8 | 0.6-1.2 | 0.6-1.0 | 15 | 4500×2800×5800 |
| 3R2615 | 3 | 260×150 | Φ780×150 | 15-20 | 1.8-2.5 | 1.2-1.8 | 0.8-1.2 | 18.5 | 5650×3305×5950 |
| 3R2715 | 3 | 270×150 | Φ830×150 | 15-20 | 2.3-2.8 | 1.8-2.8 | 0.9-1.7 | 22 | 8000×3500×4900 |
| 3R3016 | 3 | 300×160 | Φ880×160 | 15-20 | 2.6-4 | 1.9-2.6 | 1.0-1.9 | 30 | 6500×4100×5200 |
| 4R3216 | 4 | 320×160 | Φ970×160 | 20-25 | 3.2-4.5 | 2.4-3.1 | 1.8-2.5 | 37 | 9900×5800×10580 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
